生成式AI正加速从云端向终端迁移，本地推理从技术演示走向终端落地。存储芯片的角色随之改变——不再只是数据的存放处，而是端侧算力能否充分释放的关键底座。

端侧AI对存储的要求，正聚焦于四个维度：更高的传输带宽、更低的运行功耗、更高的集成度以及更可靠的持续传输能力。

从旗舰手机到智能穿戴，再到边缘节点，不同终端形态面临的限制各不相同，也需要匹配差异化的存储解决方案。时创意围绕三类代表性场景，构建从模型加载、参数调度到长期稳定运行的存力支撑。

端侧轻量大模型已能在旗舰手机上独立承载实时翻译、图像生成与智能交互等任务。用户按下快门等待AI修图、启动实时翻译等待结果输出——这些日常操作的流畅度，取决于模型参数与待处理数据在存储与计算单元间的往返效率。

这一场景的核心矛盾是：带宽不足，推理响应就会迟滞；功耗失控，本就有限的电池与散热预算将更快耗尽。旗舰手机端侧推理的存储诉求，本质上是既要高带宽、又要低功耗的精密平衡。

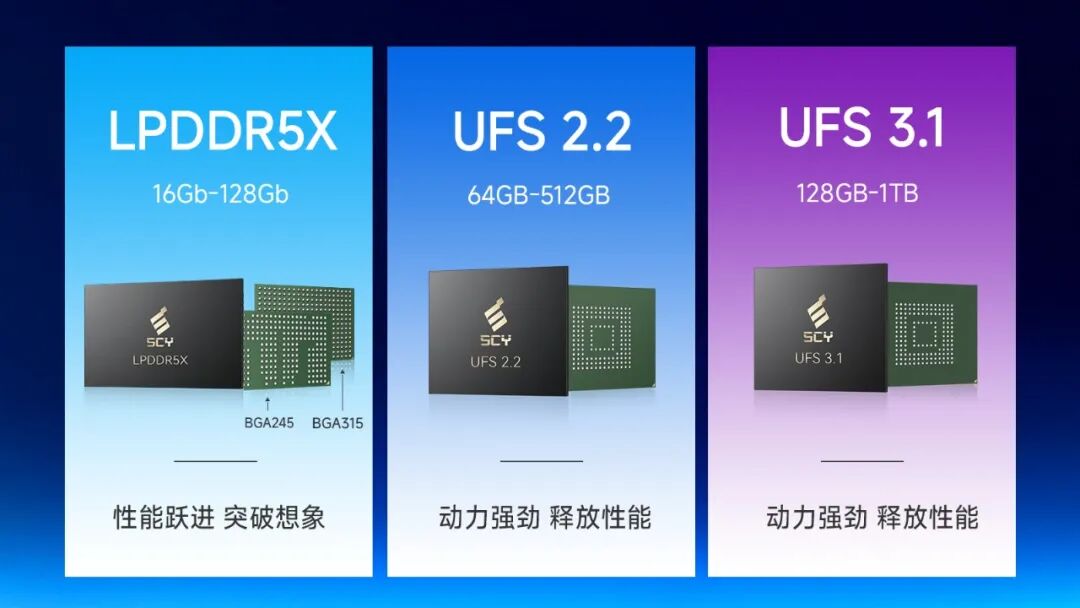

同时提供BGA245与BGA315两种封装规格，适配不同主板的布局约束，让终端在同等AI负载下发热更低、续航更久，无需为性能提升增大电池或散热结构。

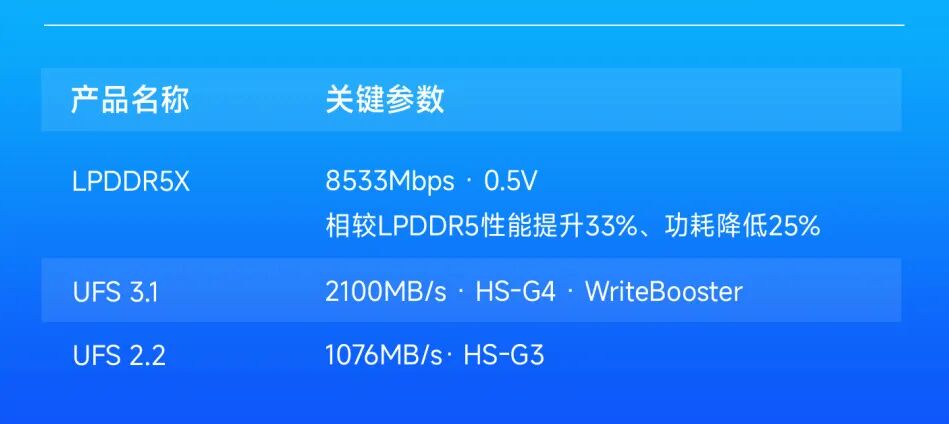

带宽之外，模型加载速度同样影响体验。与之协同的时创意UFS 3.1高速闪存支持HS-G4高速模式，顺序读取最高2100MB/s，可将数GB的AI模型文件在秒级内加载完成；其WriteBooster写入加速则提升模型与系统固件更新时的写入效率，减少OTA与迭代部署的等待。UFS 2.2规格则以1076MB/s的读取速度覆盖更广泛的中高端智能终端，与UFS 3.1形成规格梯度，与LPDDR5X共同构成“模型加载—参数搬运”的端侧推理数据通路。

对手机端侧AI而言，存储的带宽与功耗平衡，决定了AI功能是“偶尔体验”还是“日常常用”。

手机场景的核心矛盾是带宽与功耗的平衡，可穿戴设备面对的，则是更极端的物理空间约束。镜腿末端、表身夹层留给存储的面积极其有限，却仍需承载显示驱动、无线通信乃至轻量AI推理。

传统分离方案——一颗eMMC加一颗LPDDR内存，至少需要两处焊盘与各自的布线通道，在极端紧凑的结构中几乎无法安放；而器件间过长的信号走线，还会带来衰减与干扰风险，影响可穿戴设备本就敏感的佩戴体验与续航表现。

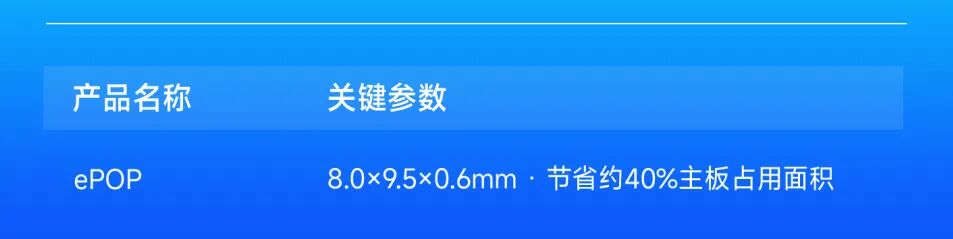

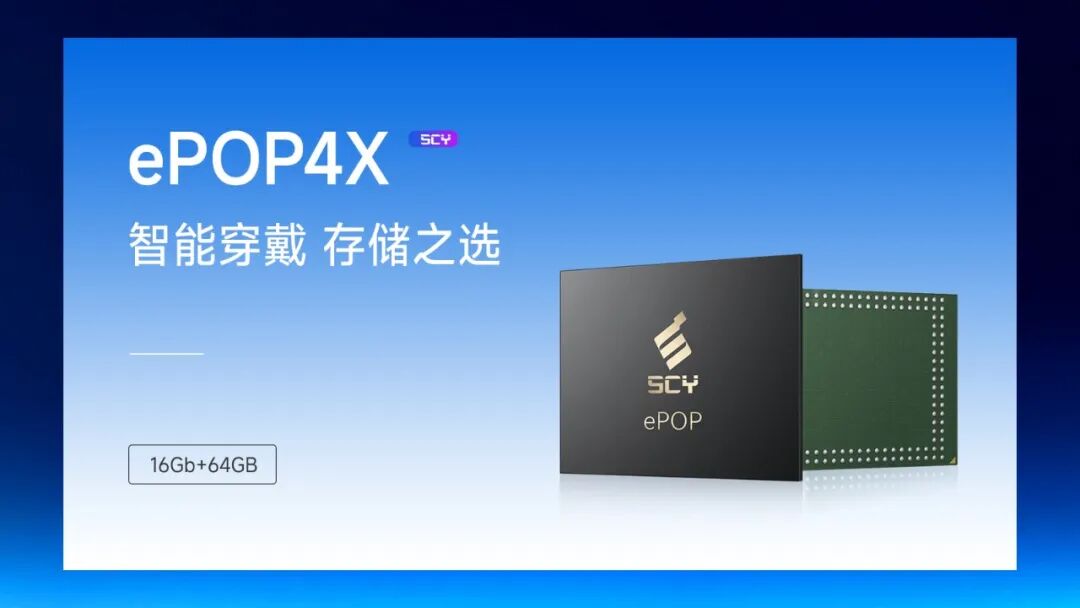

垂直堆叠大幅缩短了两颗芯片间的互连长度，降低信号传输延迟与损耗；一颗芯片替代两颗分立器件，在极端紧凑的结构中释放出宝贵的布板空间。通过SDBG隐切工艺与C-Molding先进封装，在保证可靠性的前提下进一步压缩封装厚度，并已在AI眼镜领域量产。

对可穿戴设备而言，存储的集成度，决定了AI功能能在多小的空间内稳定运行。

从随身设备到边缘节点，场景的物理空间有所扩大，但存储所承载的稳定性挑战也在升级。AI盒子、迷你PC与工业边缘设备，正在零售、教育、内容创作、智能检测等场景中承担本地化AI任务。其通常搭载较强的NPU，运行目标检测、语音识别、多路视频分析等任务，其工作负载具有显著的持续性：多路视频流并发写入、模型文件频繁调用、键值缓存动态膨胀与回收。

在长时间高I/O压力下，存储介质能否维持稳定的性能输出，直接决定了设备是否会因I/O阻塞而降频、卡顿甚至宕机；而部分工业与商业环境存在的温度波动与振动，更对可靠性提出了高于消费级的要求。

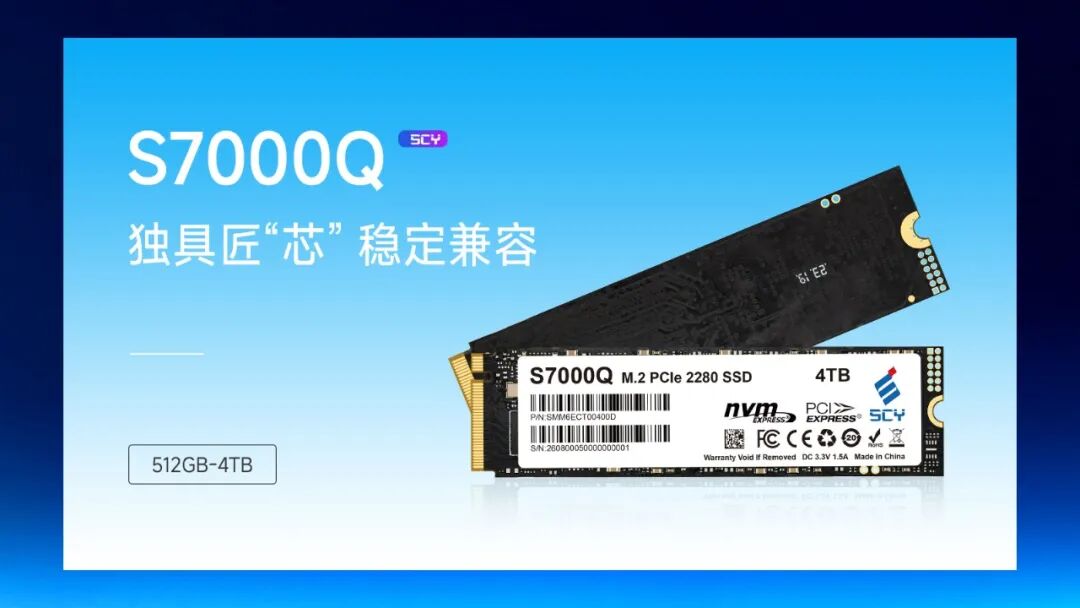

这两项设计使S7000Q在边缘环境的温度与振动条件下仍维持数据完整性与长期运行稳定性。

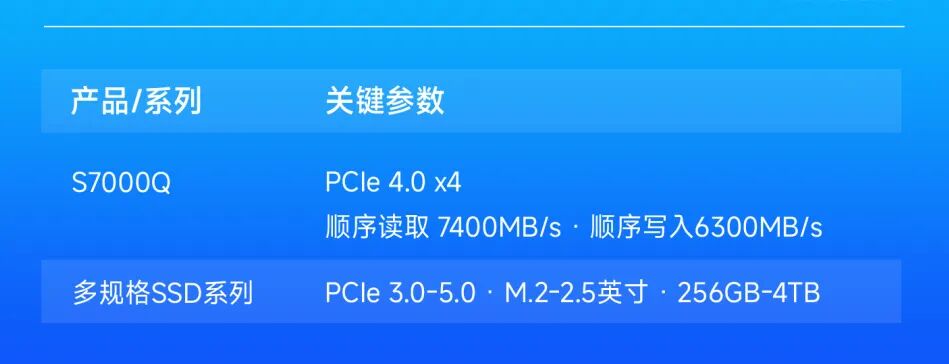

不同形态的边缘设备，对存储规格的需求也不尽相同。针对边缘节点的多样化形态需求，时创意还布局了从PCIe 3.0到5.0、M.2到2.5英寸的多种规格，容量覆盖256GB到4TB，灵活适配从迷你PC到工控设备的不同定位。其中PCIe 3.0系列针对嵌入式与工控场景优化，采用HMB技术降低SSD侧DRAM配置需求，为预算受限的边缘设备提供更具成本效率的存储选择。

对边缘节点而言，存储的持续稳定输出，决定了AI算力能否被充分利用。

从AI手机的高带宽低功耗内存，到可穿戴设备的超薄合封，再到边缘节点的高速稳定吞吐——每一种场景的突破，都指向同一逻辑：端侧AI的竞争，本质是存力与算力深度融合之后的系统级能效竞争。

时创意覆盖嵌入式存储芯片、内存模组、固态硬盘到移动存储产品的完整链条，从晶圆级封装到固件层调优，持续匹配终端厂商在带宽、功耗、集成度与可靠性上的差异化需求，支撑更多终端设备在本地跑通智能。
